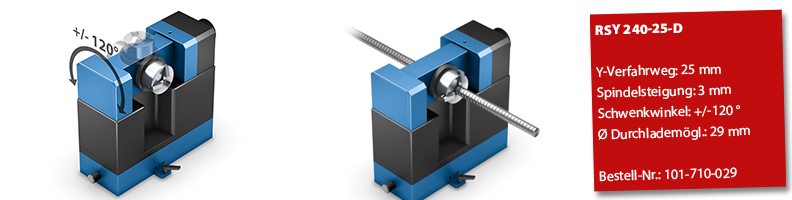

uebersicht rsy 240-25-D

Information

Rund-Schwenktisch RSY 240-25-D mit Durchlademöglichkeit

Der neue Rund-Schwenktisch RSY 240-25-D von optacom verbindet die Vorzüge eines Rundtisches mit den Vorteilen eines schwenkbaren Objekthalters. Über die Rundheitsmessung hinaus beherrscht dieser Messtisch daher vor allem die automatisierte (und damit messtechnisch exakt nachvollziehbare) Schwenkung von Bauteilen. Damit ist es nun erstmals möglich, Bauteile mit tiefen Nuten, 90° Einstichen sowie Plan- und Rundheitsmessungen die stets in mehreren Durchgängen gemessen werden müssen, durchgängig unter eindeutig beschreibbaren Bedingungen zu messen und die Ergebnisse dieser Einzelmessungen zu einem fehlerfreien Gesamtmessprotokoll zusammenzuführen. Dadurch wird die Messung insgesamt entschieden vereinfacht und obendrein genauer. Mess- und Auswertungsaufwand nehmen deutlich ab.

Der optacom RSY 240-25 ist ultrapräzise wie alle Komponenten aus unserem Hause. Der Rundlauf erreicht von Haus aus eine mechanische Genauigkeit von 1 µm, der sich nach der Kalibrierung auf einen Wert unter 0,5 µm steigern lässt.

Der integrierte Y-Tisch dient neben der Möglichkeit zum automatischen Suchen des höchsten/tiefsten Punktes, auch der Erweiterung des CNC-Modus um die Y-Achse.

Technische Daten

Länge: 365 mm
Breite: 145 mm
Höhe: 255 mm
Futterdurchmesser: 100 mm
Durchmesser Durchlademöglichkeit 29 mm
Y-Verfahrweg: 25 mm
Spindelsteigung: 3 mm
Schwenkwinkel: +/-120°
Gewicht: 30 kg
Maximales Werkstückgewicht: 15 kg

Vorteile

  • Voll in die optacom Software integriert
  • Einfachste Rundheitsmessung möglich
  • Absolut verwindungssteif
  • Innen-Außen-Spannung
  • Umlaufdurchmesser über Granitplatte 190 mm
  • +/- 120° schwenkbar
  • Rauheit über den Durchmesser am Umfang messbar
  • Voll CNC programmierbar
  • Die Dreh-Schwenkbewegung ist am Maschinenpult über Taster und Joystick steuerbar
  • Drei optisch, inkrementelle und berührungslose Messsysteme sind integriert
  • Durchlademöglichkeit Durchmesser 29 mm

Lieferumfang


  • Rundschwenktisch RSY 240-25
  • Manuelles 3-Backenfutter Durchmesser 100 mm
  • Durchlademöglichkeit Durchmesser 29 mm
  • Sensor- und Motorkabel
  • Software optacom round
