Information

Sie suchen einen multifunktionalen Messplatz, der sowohl Ihr Kontur-, Rauheits-, Rundheits- und Formmessgerät ersetzt?

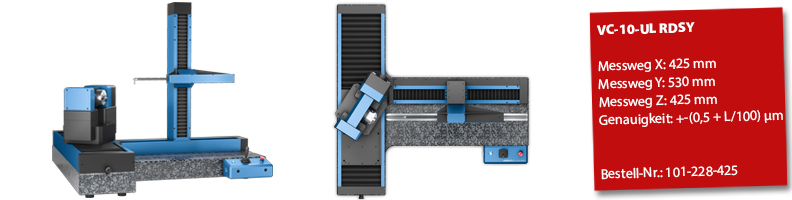

Dann dürfte Ihnen die optacom VC-10-UL-RDSY genau ins Konzept passen. Mit ihren 7 messenden Achsen erledigt sie Konturmessungen alleine oder in Kombination mit gleichzeitiger Rauheitsmessung ebenso perfekt wie Rundheitsmessungen oder zusammengesetzte Messungen mit dem integrierten Rund-Schwenktisch, der auf einer eingebauten Drehachse sitzt. So werden selbst komplizierte Messaufgaben an komplex geformten Objekten zur kinderleichten Übung. An der Tastspitze erreicht sie eine echte, nicht lediglich herbei gerechnete Auflösung von weniger als 3 nm - und dies über den gesamten Messberreich.

Technische Daten

Auflösung in X- und Z-Achse	0,002 μm
Auflösung an der Tastspitze	0,003 μm
Messweg vertikal (Z-Achse) und horizontal (X-Achse)	425 mm
Messweg horizontal (Y-Achse)	530 mm
Messsystem	Optisch, inkremental und berührungslos (X, Z, T, R, S, D, Y)
Genauigkeit / Geradheit	+/- (0,5 + L/100) μm / +/- (0,5 + L/100) μm
Maximale Messkraft	10 – 150 mN
Messgeschwindigkeit	0,1 – 2 mm/sek (automatisch optimiert)
Drehwinkel (D-Achse) / Schwenkwinkel (S-Achse)	210° / 240°
Messbare Steigung	78° aufwärts, 87° abwärts
Abmessung (B x T x H)	1065 x 1060 x 980 mm
Gewicht	275 kg

Vorteile

• Das leistungsfähigste Allround-System für die ganze Vielfalt der Konturmessaufgaben
• Kontur und Rauheit in einer Messung mit dem integrierten Rauheitsmodul
• Rundheitsmessungen und fusionierte Messungen mit dem integrierten Rund- Schwenktisch
• Y-Tisch mit 530 mm Verfahrweg
• Drehachse mit einem Drehwinkel von 210°
• Schwenkachse mit einem Schwenkwinkel von 240°
• Hochpräzise Linearachsen mit integriertem Antrieb
• Korpus aus hochfestem Flugzeugaluminium
• Berührungslose, lineare Inkrementalmesssysteme, absolut verschleißfrei
• Maschinenkalibrierung (inklusive Tastspitzenkalibrierung) in weniger als 3 Minuten
• Schneller Tastspitzenwechsel mit optacom Schnellwechselverschluss
• 3 Jahre Garantie
• Lebenslange kostenlose Software Updates

Videos



Lieferumfang

• Messmaschine optacom VC-10-UL-RSDY
• Industrie-PC
• Monitor
• Maus und Tastatur
• Windows Betriebssystem
• Software optacom Suite 2 complete
• Kalibriernormal mit Zertifikat (zur Durchführung der Maschinenkalibrierung)
• 2x Schnellwechselverschlüsse
• 2x Tastspitzen
