Jetzt geht´s rund ...

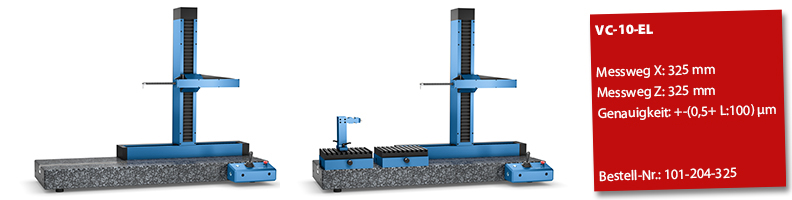

Sie suchen ein Allround-System, das sowohl die ganze Vielfalt der Kontur- als auch der Rau-, Form- und Rundheitsmessaufgaben mit bestechender Präzision beherrscht? Dann dürfte Ihnen die optacom VC-10-EL genau ins Konzept passen. Sie erledigt Konturmessungen alleine oder in Kombination mit gleichzeitiger Rauheitsmessung ebenso perfekt wie Rundheitsmessungen oder zusammengesetzte Messungen (z.B. mit dem neuen Rund-Schwenktisch).

So werden selbst komplizierteste Messaufgaben an komplex geformten Objekten zur kinderleichten Übung. Die VC-10-EL wurde speziell zur Erweiterung mit unserem Rund-Schwenktisch entwickelt.

Durch die verlängerten Messwege von 325 mm in X und 325 mm in Z lassen sich die Möglichkeiten des Rund-Schwenktisches voll ausschöpfen.
Dabei überzeugt die VC-10-EL nicht nur durch einfache Bedienung, sondern mehr noch durch ihre herausragende Präzision.
An der Tastspitze erreicht sie eine echte, nicht lediglich herbei gerechnete Auflösung von weniger als 3 nm - und dies über den gesamten Messbereich.

Technische Daten

Auflösung in X- und Z-Achse 0,002 μm
Auflösung an der Tastspitze 0,003 μm
Messweg vertikal (Z-Achse) 325 mm
Messweg horizontal (X-Achse) 325 mm
Messsystem Optisch, inkremental und berührungslos an allen Achsen (X, Z, T)
Genauigkeit +/- (0,5 + L/100)μm
Maximale Messkraft 10 – 150 mN
Messgeschwindigkeit 0,1 – 2 mm/sek (automatisch optimiert)
Radius der Tastspitze 0,002 – 1 mm
Messbare Steigung 78° aufwärts, 87° abwärts
Abmessung (B x T x H) 1200 x 380 x 725 mm
Gewicht 180 kg

Vorteile

  • Das leistungsfähige Allround-System für die ganze Vielfalt der Konturmessaufgaben
  • Kontur und Rauheit in einer Messung mit dem optionalen Rauheitsmodul
  • Herausragende echte Auflösung von 3 nm direkt an der Tastspitze
  • Automatischer Y-Tisch optional
  • Achsführungen und Kopf aus einem Werkstück integral gefertigt
  • X-Achse dauerhaft fest und absolut spielfrei mit der Z-Achse verbunden
  • Berührungslose, lineare Inkrementalmesssysteme, absolut verschleißfrei
  • Maschinenkalibrierung (inklusive Tastspitzenkalibrierung) in weniger als 3 Minuten
  • Schneller Tastspitzenwechsel mit optacom Schnellwechselverschluss – ohne Werkzeug und ohne Genauigkeitsverlust
  • Hochpräzise Linearachsen mit integriertem Antrieb in einem Korpus aus hochfestem Flugzeugaluminium
  • Rundheitsmessungen und zusammengesetzte Messungen mit optionalem Rund-Schwenktisch
  • 3 Jahre Garantie
  • Lebenslange kostenlose Software Updates

Lieferumfang

  • Messmaschine optacom VC-10-EL
  • Industrie-PC
  • mind. 21“ TFT-Monitor
  • Maus und Tastatur
  • Windows Betriebssystem
  • Software optacom contour
  • Kalibriernormal mit Zertifikat (zur Durchführung der Maschinenkalibrierung)
  • 2x Schnellwechselverschlüsse
  • 2x Tastspitzen
