Information

Sie suchen einen universellen Messplatz, der sowohl ihr Kontur-, Rauheits-, Rundheits - und Zahnradmessgerät ersetzt?

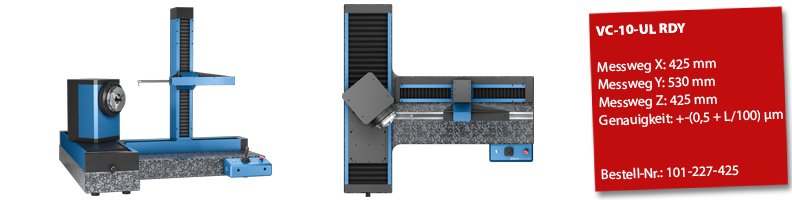

Dann dürfte Ihnen die optacom VC-10-UL-RDY genau is Konzept passen. Mit ihren 6 messenden Achsen erledigt Sie Konturmessungen alleine oder in Kombination mit gleichzeitiger Rauheitsmessung ebenso perfekt wie Rundheitsmessungen oder zusammengesetzte Messungen mit dem integrierten Rundtisch, der auf einer eingebauten Drehachse sitzt. So werden selbst komplizierte Messaufgaben an komplex geformten Objekten zu kinderleichten Übung. An der Tastspitze erreicht sie eine echte, nicht lediglich herbei gerechnete Auflösung von weniger als 3 nm - und dies über den gesamten Messbereich.

Technische Daten

Auflösung in X- und Z-Achse 0,002 μm
Auflösung an der Tastspitze 0,003 μm
Messweg vertikal (Z-Achse) und horizontal (X-Achse) 425 mm
Messweg horizontal (Y-Achse) 530 mm
Messsystem Optisch, inkremental und berührungslos (X, Z, T, R, D, Y)
Genauigkeit / Geradheit +/- (0,5 + L/100) μm / +/- (0,5 + L/100) μm
Maximale Messkraft 10 – 150 mN
Messgeschwindigkeit 0,1 – 2 mm/sek (automatisch optimiert)
Drehwinkel (D-Achse) 210°
Messbare Steigung 78° aufwärts, 87° abwärts
Abmessung (B x T x H) 1065 x 1060 x 980 mm
Gewicht 275 kg
Maximaler Durchlade-Durchmesser 70 mm

Vorteile

  • Das leistungsfähigste Allround-System für die ganze Vielfalt der Konturmessaufgaben
  • Kontur und Rauheit in einer Messung mit dem integrierten Rauheitsmodul
  • Rundheitsmessungen und Zahnradmessungen mit dem integrierten Rundtisch
  • Y-Tisch mit 530mm Verfahrweg
  • Drehachse mit einem Drehwinkel von 210°
  • Hochpräzise Linearachsen mit integriertem Antrieb
  • Berührungslose, lineare Inkrementalmesssysteme, absolut verschleißfrei
  • Maschinenkalibrierung (inklusive Tastspitzenkalibrierung) in weniger als 3 Minuten
  • Schneller Tastspitzenwechsel mit optacom Schnellwechselverschluss
  • Korpus aus hochfesten Flugzeugaluminium
  • Diverse Spannfutter erhältlich
  • 3 Jahre Garantie
  • Lebenslange kostenlose Software Updates

Lieferumfang

  • Messmaschine optacom VC-10-UL-RDY
  • Industrie-PC
  • mind. 21“ TFT-Monitor
  • Maus und Tastatur
  • Windows Betriebssystem
  • Software optacom Suite 2 complete
  • TopDown Kalibriernormal mit Zertifikat (zur Durchführung der Maschinenkalibrierung)
  • 2x Schnellwechselverschlüsse
  • 2x Tastspitzen
