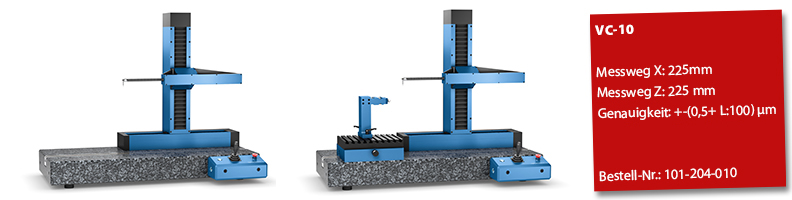

Das Maß aller Dinge - Unser Multitalent für hochgenaues Messen

Sie suchen ein Allround-System, das die ganze Vielfalt der Kontur- und Rauheitsmessungen mit bestechender Präzision beherrscht?
Dann dürfte Ihnen die optacom VC-10 genau ins Konzept passen.

Sie erledigt Konturmessungen alleine oder in Kombination mit gleichzeitiger Rauheitsmessung ebenso perfekt wie zusammengesetzte Messungen. So werden selbst komplizierteste Messaufgaben an komplex geformten Objekten zur kinderleichten Übung.

Speziell zur Erweiterung mit unserem Rund-Schwenktisch wurden die VC-10-EL / VC-10-UL entwickelt. Durch die Verlängerung des Messweges in X und Z um bis zu 200 mm lassen sich die Möglichkeiten des Rund-Schwenktisches voll ausschöpfen.

Dabei überzeugt die VC-10 in allen Baureihen nicht nur durch einfache Bedienung, sondern mehr noch durch ihre herausragende Präzision. An der Tastspitze erreicht sie eine echte, nicht lediglich herbei gerechnete Auflösung von weniger als 3 nm - und dies über den gesamten Messbereich.

Technische Daten

Auflösung in X- und Z-Achse 0,002 μm
Auflösung an der Tastspitze 0,003 μm
Messweg vertikal (Z-Achse) 225 mm
Messweg horizontal (X-Achse) 225 mm
Messsystem Optisch, inkremental und berührungslos an allen Achsen (X, Z, T)
Genauigkeit +/- (0,5 + L/100)μm
Maximale Messkraft 10 – 150 mN
Messgeschwindigkeit 0,1 – 2 mm/sek (automatisch optimiert)
Radius der Tastspitze 0,002 – 1 mm
Messbare Steigung 78° aufwärts, 87° abwärts
Abmessung (B x T x H) 950 x 380 x 725 mm
Gewicht 150 kg

Vorteile

  • Das leistungsfähige Allround-System für die ganze Vielfalt der Konturmessaufgaben
  • Kontur und Rauheit in einer Messung mit dem optionalen Rauheitsmodul
  • Herausragende echte Auflösung von 3 nm direkt an der Tastspitze
  • Automatischer Y-Tisch optional
  • Achsführungen und Kopf aus einem Werkstück integral gefertigt
  • X-Achse dauerhaft fest und absolut spielfrei mit der Z-Achse verbunden
  • Berührungslose, lineare Inkrementalmesssysteme, absolut verschleißfrei
  • Maschinenkalibrierung (inklusive Tastspitzenkalibrierung) in weniger als 3 Minuten
  • Schneller Tastspitzenwechsel mit optacom Schnellwechselverschluss – ohne Werkzeug und ohne Genauigkeitsverlust
  • Hochpräzise Linearachsen mit integriertem Antrieb in einem Korpus aus hochfestem Flugzeugaluminium
  • 3 Jahre Garantie
  • Lebenslange kostenlose Software Updates

Lieferumfang

  • Messmaschine optacom VC-10
  • Industrie-PC
  • mind. 21“ TFT-Monitor
  • Maus und Tastatur
  • Windows Betriebssystem
  • Software optacom contour
  • Kalibriernormal mit Zertifikat (zur Durchführung der Maschinenkalibrierung)
  • 2x Schnellwechselverschlüsse
  • 2x Tastspitzen
