Unser Konturmessgerät ist einfach günstig - Der perfekte Einstieg in die Konturmesstechnik

Überall dort, wo der ganze Leistungsumfang einer modernen Universalmessmaschine, aber nicht die überragende Genauigkeit der VC-10 benötigt wird, bietet sich die optacom das LC-10 Konturmessgerä tals günstiges Einstiegsmodel geradezu an.

Sie beherrscht die Messwege und verfügt über die technischen Raffinessen unserer Allround-Maschine VC-10 und erreicht dabei eine sehr gute Genauigkeit. Perfekte Messqualität und ein attraktiver Preis sind im Falle der LC-10 daher unter einer Haube vereint.

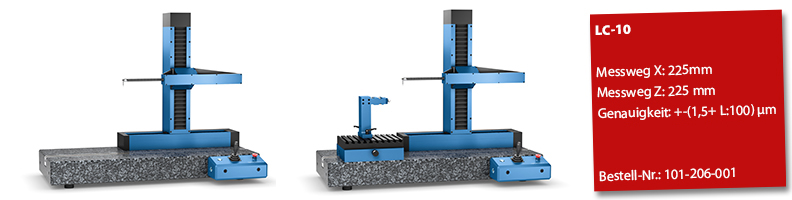

Das Konturmessgerät LC-10

Das Konturmessgerät LC-10 ist in allen Details eine echte optacom Messmaschine.

Sie benutzt hochpräzise Linearachsen mit integriertem Antrieb und verschleißfreie, lineare Inkrementalmesssysteme.

Ihr Korpus ist aus hochfestem Flugzeugaluminium; die Bedienung und die eingesetzten Softwaremodule sind die gleichen wie bei allen anderen optacom Messmaschinen. Passende Tastspitzen finden Sie hier.

Für den Ausbau zur universellen Messmaschine mit optionalem Rund-Schwenktisch ist die LC-10 jedoch nicht vorgesehen.

Technische Daten


Technische Daten des Konturmessgerät LC-10


Auflösung in X- und Z-Achse 0,02 μm
Auflösung an der Tastspitze 0,03 μm
Messweg vertikal (Z-Achse) 225 mm
Messweg horizontal (X-Achse) 225mm
Messsystem Optisch, inkremental und berührungslos an allen Achsen (X, Z, T)
Genauigkeit +/- (1,5 + L/100)μm
Maximale Messkraft 10 – 150 mN
Messgeschwindigkeit 0,1 – 2 mm/sek (automatisch optimiert)
Radius der Tastspitze 0,002 – 1 mm
Messbare Steigung 78° aufwärts, 87° abwärts
Abmessung (B x T x H) 950 x 490 x 760 mm
Gewicht 150 kg

Vorteile

  • Das leistungsfähige Allround-System für die ganze Vielfalt der Konturmessaufgaben
  • Kontur und Rauheit in einer Messung mit dem optionalen Rauheitsmodul
  • Herausragende echte Auflösung von 30 nm direkt an der Tastspitze
  • Automatischer Y-Tisch optional
  • Achsführungen und Kopf aus einem Werkstück integral gefertigt
  • X-Achse dauerhaft fest und absolut spielfrei mit der Z-Achse verbunden
  • Berührungslose, lineare Inkrementalmesssysteme, absolut verschleißfrei
  • Maschinenkalibrierung (inklusive Tastspitzenkalibrierung) in weniger als 3 Minuten
  • Schneller Tastspitzenwechsel mit optacom Schnellwechselverschluss – ohne Werkzeug und ohne Genauigkeitsverlust
  • Hochpräzise Linearachsen mit integriertem Antrieb in einem Korpus aus hochfestem Flugzeugaluminium
  • 3 Jahre Garantie
  • Lebenslange kostenlose Software Updates

Lieferumfang

  • Messmaschine optacom LC-10
  • Industrie-PC
  • mind. 19“ TFT-Monitor
  • Maus und Tastatur
  • Windows Betriebssystem
  • Software optacom contour
  • Kalibriernormal mit Zertifikat (zur Durchführung der Maschinenkalibrierung)
  • 1x Schnellwechselverschlüsse
  • 1x Tastspitzen
