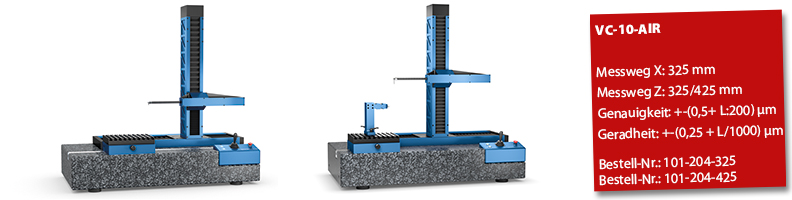

uebersicht vc-10-air

Information

Einfach Revolution"AIR" - Genauer auf Dauer

Sie suchen ein High End-System, das trotz überragender Genauigkeit die ganze Vielfalt der Kontur-, Rau- und Geradheitsmessaufgaben beherrscht? Dann dürfte Ihnen unsere neuentwickelte optacom VC-10-AIR genau ins Konzept passen. Dank Ihrer neuartigen Luftführung in der X-Achse in Kombination mit einem querkraft-freiem Antrieb sind jetzt Messungen machbar, die bisher als unmöglich galten. Sie erledigt Konturmessungen alleine oder in Kombination mit gleichzeitiger Rauheitsmessung, Geradheitsmessungen oder zusammengesetzte Messungen. So werden selbst komplizierteste Messaufgaben an komplex geformten Objekten zur kinderleichten Übung.

Speziell zur Geradheits- und Rauheitsmessung wurde die VC-10 AIR entwickelt. Durch ihren sehr großen Messweg in der X- und Z-Achse (300 / max. 425 mm) lassen sich auch sehr große Messaufgaben mit bisher nicht gekannter Präzision ausführen. Dabei überzeugt die VC-10-AIR nicht nur durch einfache Bedienung, sondern mehr noch durch das verschleißfreie Luftlager in der X-Achse.

Das ist es was wir unter genauer auf Dauer verstehen.

Technische Daten

Auflösung in X- und Z-Achse 0,002 µm
Auflösung an der Tastspitze 0,003 µm
Messweg horizontal (X-Achse) 300 mm
Messweg vertikal (Z-Achse) 325 mm / 425 mm
Messsystem optisch, inkremental und berührungslos in allen Achsen (X, Z, T)
Genauigkeit +/- (0,5 + L/200) µm
Geradheit (0,25 + L/1000) µm
Maximale Messkraft 10 - 150 mN
Messgeschwindigkeit 0,1 – 2 mm/sek (automatisch optimiert)
Radius der Tastspitze 0,002 – 1 mm
Messbare Steigungen 78° aufwärts; 87° abwärts
Gewicht (ca.) 350 kg

Vorteile

  • Das leistungsfähige Allround-System für die ganze Vielfalt der Konturmessaufgaben
  • Kontur und Rauheit in einer Messung mit dem optionalen Rauheitsmodul
  • Herausragende echte Auflösung von 3 nm direkt an der Tastspitze
  • Automatischer Y-Tisch optional
  • Achsführungen und Kopf aus einem Werkstück integral gefertigt
  • X-Achse dauerhaft fest und absolut spielfrei mit der Z-Achse verbunden
  • Berührungslose, lineare Inkrementalmesssysteme, absolut verschleißfrei
  • Maschinenkalibrierung (inklusive Tastspitzenkalibrierung) in weniger als 3 Minuten
  • Schneller Tastspitzenwechsel mit optacom Schnellwechselverschluss – ohne Werkzeug und ohne Genauigkeitsverlust
  • Hochpräzise Linearachse mit integriertem Antrieb in einem Korpus aus hochfestem Flugzeugaluminium (Z-Achse)
  • Verschleißfreies Luftlager mit querkraftfreiem Antrieb (X-Achse)
  • 3 Jahre Garantie
  • Lebenslange kostenlose Software Updates

Lieferumfang


  • Messmaschine optacom VC-10-AIR
  • Industrie-PC
  • mind. 21“ TFT-Monitor
  • Maus und Tastatur
  • Windows Betriebssystem
  • Software optacom contour
  • Kalibriernormal mit Zertifikat (zur Durchführung der Maschinenkalibrierung)
  • 2x Schnellwechselverschlüsse
  • 2x Tastspitzen
