Unsere Neuheiten auf der Control-Messe:
Sie suchen einen multifunktionalen Messplatz der sowohl Ihr Kontur-, Rauheits-, Rundheits- und Formmessgerät ersetzt?

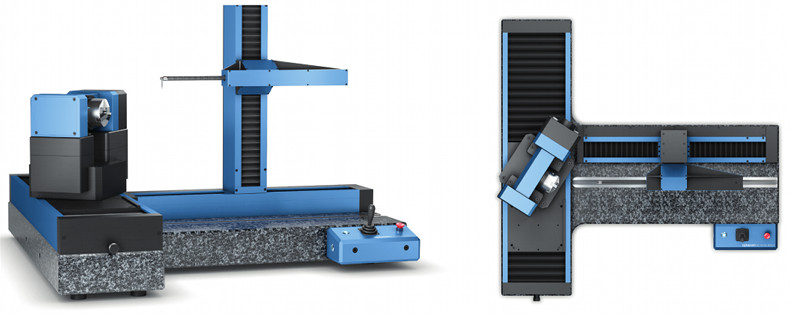

Dann dürfte Ihnen die optacom VC-10-UL-RDSY genau ins Konzept passen. Mit ihren 7 messenden Achsen erledigt sie Konturmessungen alleine oder in Kombination mit gleichzeitiger Rauheitsmessung ebenso perfekt wie Rundheitsmessungen oder zusammengesetzte Messungen mit dem integrierten Rund-Schwenktisch, der auf einer eingebauten Drehachse sitzt. So werden selbst komplizierteste Messaufgaben an komplex geformten Objekten zur kinderleichten Übung. An der Tastspitze erreicht sie eine echte, nicht lediglich herbei gerechnete Aufl ösung von weniger als 3 nm - und dies über den gesamten Messbereich.
- Y-Tisch mit 530 mm Verfahrweg
- Drehachse mit einem Drehwinkel von 210°
- Schwenkachse mit einem Schwenkwinkel von 240°
Technische Daten*:
| Auflösung in X- und Z-Achse: |
0,002 µm |
| Auflösung an der Tastspitze: |
0,003 µm |
| Messsystem: |
optisch, inkremental und berührungslos (X, Z, T, R, S, D, Y) |
| Genauigkeit: |
+/- (0,5 + L/100) µm |
| Abmessungen (B x T x H): |
1065 x 1060 x 980 mm |
| Messgeschwindigkeit: |
0,1 – 2 mm/sek (automatisch optimiert) |
| Messbare Steigungen: |
78° aufwärts; 87° abwärts |
| Messweg (X- + Z-Achse): |
425 mm |
| Messweg (Y-Achse): |
530 mm |
| Drehwinkel (D): |
210° |
| Schwenkwinkel (S): |
240° |
| Gewicht (ca.): |
275 kg |
| Bestell-Nr.: |
101-228-425 |
Sie suchen einen universellen Messplatz der sowohl ihr Kontur-, Rauheits-, Rundheits- und Zahnradmessgerät ersetzt?

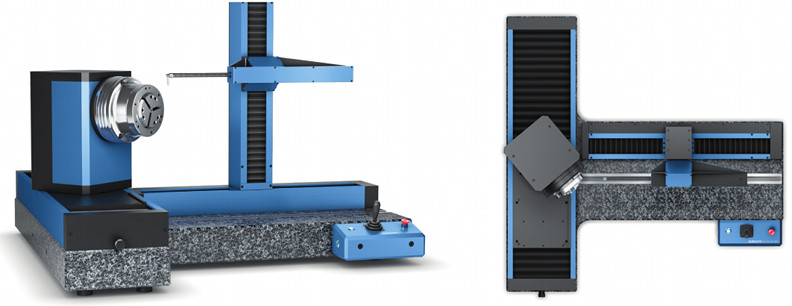

Dann dürfte Ihnen die optacom VC-10-UL-RDY genau ins Konzept passen. Mit ihren 6 messenden Achsen erledigt Sie Konturmessungen alleine oder in Kombination mit gleichzeitiger Rauheitsmessung ebenso perfekt wie Rundheitsmessungen oder zusammengesetzte Messungen mit dem integrierten Rundtisch, der auf einer eingebauten Drehachse sitzt. So werden selbst komplizierteste Messaufgaben an komplex geformten Objekten zur kinderleichten Übung. An der Tastspitze erreicht sie eine echte, nicht lediglich herbei gerechnete Auflösung von weniger als 3 nm - und dies über den gesamten Messbereich.
- Y-Tisch mit 530 mm Verfahrweg
- 4 Drehachse mit einem Drehwinkel von 210°
Technische Daten*:
| Auflösung in X- und Z-Achse: |
0,002 µm |
| Auflösung an der Tastspitze: |
0,003 µm |
| Messsystem: |
optisch, inkremental und berührungslos (X, Z, T, R, D, Y) |
| Genauigkeit: |
+/- (0,5 + L/100) µm |
| Abmessungen (B x T x H): |
1065 x 1060 x 980 mm |
| Messgeschwindigkeit: |
0,1 – 2 mm/sek (automatisch optimiert) |
| Messbare Steigungen: |
78° aufwärts; 87° abwärts |
| Messweg (X- + Z-Achse): |
425 mm |
| Messweg (Y-Achse): |
530 mm |
| Drehwinkel (D): |
210° |
| Messkraft: |
10 - 150 mN |
| Gewicht (ca.): |
275 kg |
| Bestell-Nr.: |
101-227-425 |
Sie suchen eine Möglichkeit mehrere verschiedene Teile gleichzeitig auf Ihrer Messmaschine zu spannen?

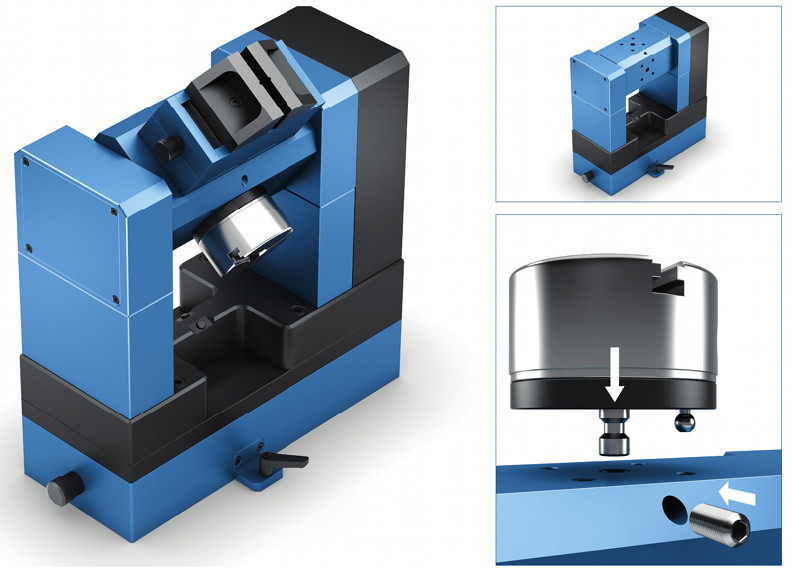

Dann dürfte Ihnen der automatische 4-fach Schwenktisch von optacom genau ins Konzept passen. Mit dem 4-fach Schwenktisch können Sie bis zu vier verschiedene Spannungen gleichzeitig auf Ihrer Maschine realisieren. Selbstverständlich sind alle Spannadapter mit dem optacom Schnellwechselsystem ausgerüstet. Der automatische 4-fach Schwenktisch bietet Ihnen die Möglichkeit durch seine CNC-gesteuerte Schwenkachse mit Berührungslosen, inkrementalen Messsystemen jede beliebige Messstelle vollautomatisch anzufahren. Durch seine einzigartige Konstruktion können Sie trotz Aufbauten alle beliebigen Positionen erreichen. Durch den motorischen Y-Tisch mit Messystem ist selbstverständlich eine vollautomatische Zenitsuche möglich. Der 4-fach Schwenktisch ist natürlich vollständig in die optacom Suite 2-Software integriert.
Technische Daten*:
| Auflösung der Schwenkachse (S): |
0,00004° |
| Auflösung in Y-Achse (Y): |
0,002 µm |
| Messsystem: |
optisch, inkremental und berührungslos (S, Y) |
| Messweg (Y-Achse): |
25 mm |
| Bestell-Nr.: |
101-715-000 |
Sie suchen eine Möglichkeit schneller, einfacher und reproduzierbarer zu messen?

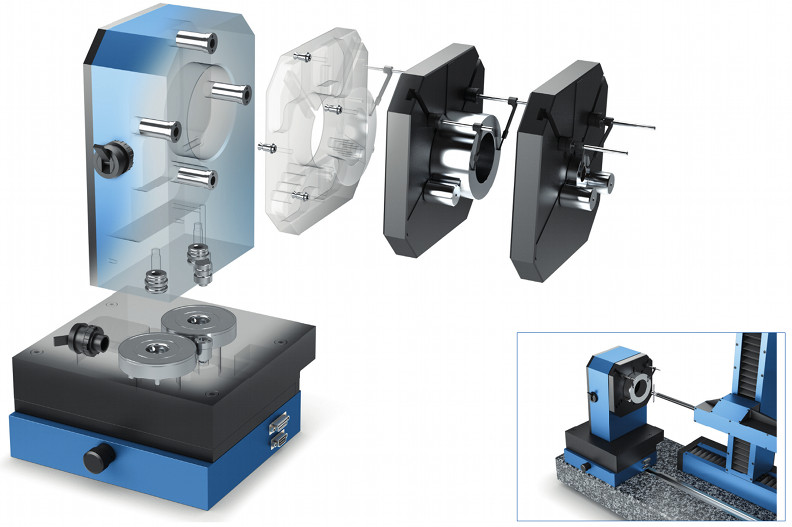

Dann dürfte Ihnen das optacom Nullpunkt-Schnellwechselsystem genau ins Konzept passen. Durch den Einsatz unseres Nullpunkt-Schnellwechselsystems können Sie einerseits durch die Wechselgenauigkeit von unter 0,01 mm reproduzierbarer messen, andererseits verkürzen Sie die Stillstandszeiten Ihrer Messmaschine durch eine Wechselzeit von unter 10 s auf ein Minimum. Das Lösen des Nullpunkt-Schnellwechselsystems erfolgt durch einen Luftdruck von 6 bar in 0,1 s. Die Spannung erolgt durch einfaches Eindrücken. Die Spannkraft beträgt 5.000 N, die Haltekraft 10.000 N.
Technische Daten*:
| Spannkraft: |
5.000 N |
| Haltekraft: |
10.000 N |
| Kraft zum Einklinken: |
80 N |
| Lösedruck: |
3 - 8 bar |
| Wiederholgenauigkeit: |
< 0,01 mm |
| Spannzeit: |
< 0,1 s |
| Lösezeit: |
ca. 0,1 s |
| Wartungsinterval / Zyklen: |
250.000 |
Sie suchen eine Möglichkeit Bauteile einfach und mittig zu spannen?

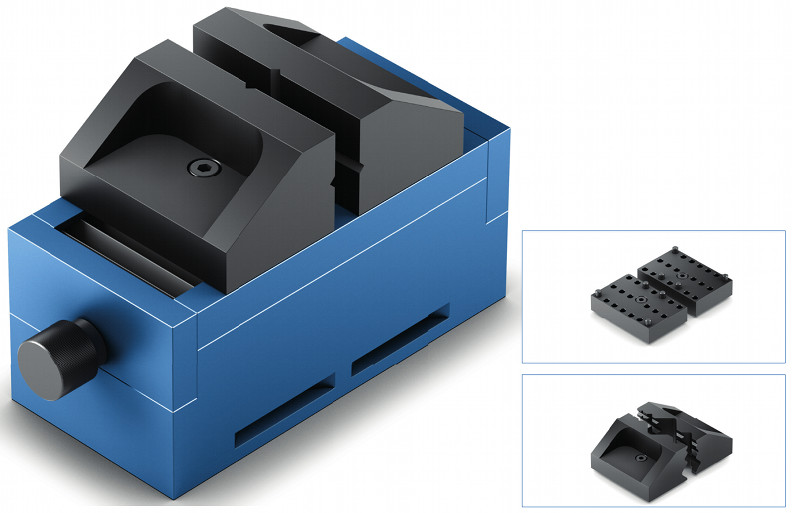

Dann dürfte Ihnen der komplett gekapselte optacom Zentrischspanner aus hochfestem Alumiunium genau ins Konzept passen. Durch die optional erhältlichen, verschiedenen schnell wechselbaren, hart eloxierten Spannbacken lassen sich die unterschiedlichsten Bauteile bis 50 mm perfekt zentrisch spannen. Durch die zentrische Spindellagerung ist eine gleichmäßige Wärmeausdehung sichergestellt. Durch die hohe Zentrier- und Wiederholgenauigkeit ist in den meisten Fällen eine Zenitsuche nach einem Teilewechsel nicht mehr nötig. Unser Zentrischspanner ist serienmäßig mit dem optacom Schnellwechselsystem und einer universellen Spannmöglichkeit ausgerüstet.
Technische Daten*:
| L x B x H: |
145 x 70 x 64 mm |
| Spannbereich mit Spannbacken für Ringspannung: |
max. 140 mm |
| Backenbreite: |
70 mm |
| Backenhöhe (Standard): |
35 mm |
| Material: |
hochfestes Aluminium |
| Bestell-Nr. (Zentrischspanner mit Standardbacken): |
101-202-100 |
| Bestell-Nr. (Spannbacken für Wellenspannung): |
101-202-101 |
| Bestell-Nr. (Spannbacken für Ringspannung): |
101-202-102 |
Neugierig geworden? Dann besuchen Sie uns auf Stand 3110 in Halle 3!* Alle Angaben sind vorläufig.
