Oben-Unten-Messungen - Auswerten leicht gemacht

Beliebig viele Konturen sind mit absolutem Maßbezug zueinander auswertbar.
Nach der oder den Messungen erscheint oder erscheinen Ihre gemessenen Konturen im Auswertebildschirm. Nun haben Sie mehrere Möglichkeiten um Elemente auf den Messungen zu suchen. Sie können Elemente halbautomatisch nach von Ihnen definierten Kriterien suchen lassen. Sie können Ihre Elemente aber auch per Doppelklick an beliebiger Stelle erstellen lassen.

Wenn Sie Regressionsradien benötigen, können Sie diese nach Gauß oder Tschebyscheff berechnen lassen.

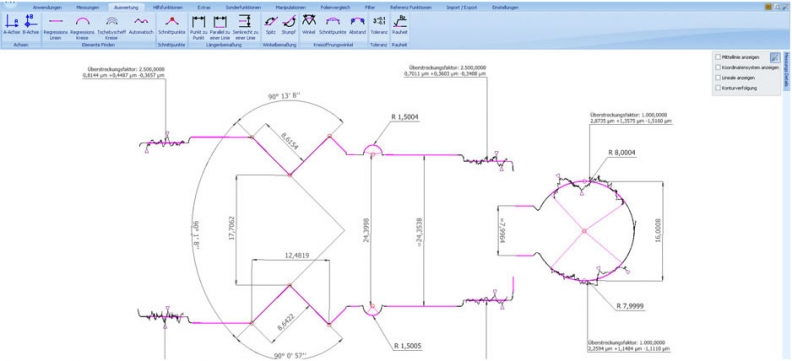

Wie Sie im oberen Auswertebildschirm sehen, können Sie sich die Formabweichung grafisch überstreckt und den Pt-Wert numerisch anzeigen lassen.
Winkel können Sie sich mit zwei Klicks für alle Quadranten erstellen lassen. Wie in der Auswertung ersichtlich ist, können Sie sowohl Winkel als auch Abstände zwischen allen in einem Durchgang gemessenen Konturen bewerten.

Mit der Extrema-Funktion ist es möglich, größte bzw. kleinste Abstände an ausgewerteten Elementen oder Konturen zu ermitteln.
